Детектор дронів (FPV та квадро) – Obriy 1.3

22,900.00 грн

Obriy 1.3 виявляє дрони на частотах 1.2, 2.4 та 4.9-6.0 ГГц на відстані 2,5-4 км. Підтримує визначення напрямку, перехоплення аналового відео та вивід на зовнішній екран, інтеграцію з РЕБ, мобільний додаток, режими “Тільки FPV”, “Фільтрація WiFi” та “Блекаут”. Прилад в наявності. Відправка здійснюється протягом 24-48 годин після отримання оплати.

Артикул: 1
Category:

Опис

Детектор постійно сканує діапазони 1.2, 2.4 і 4.9-6 ГГц, на яких працює більшість квадрокоптерів і FPV, і сигналізує користувача про наявність та наближення дронів.

Є два чинники, що можуть запустити сигналізацію:

  • Наявність будь-якого радіосигналу, що перевищує поріг спрацювання на одній і тій же частоті протягом щонайменше 4 секунд.
  • Наявність сигналу аналогового відео (на будь-якій частоті з будь-якою тривалістю). Аналогове відео використовується у FPV.

Для фільтрації шуму застосовуються перевірки RF-відбитків сигналів, регульовані пороги чутливості, фільтрація коротких сигналів і каналів WiFi/Bluetooth. Це забезпечує стабільну роботу з мінімальною кількістю хибних спрацювань.

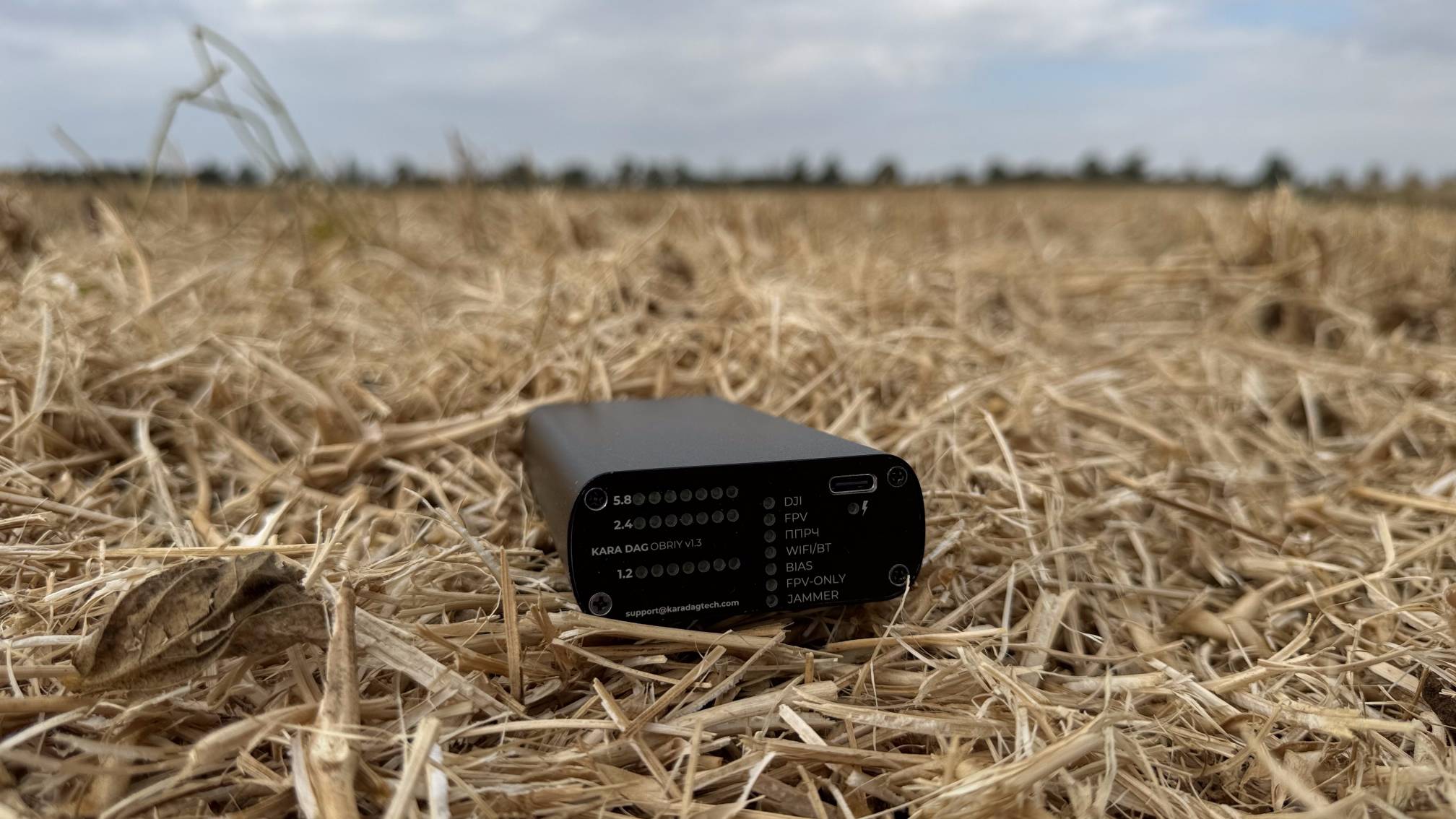

При виявленні сигналу сповіщає про нього світловою, вібраційною та звуковою сигналізацією. Рівень сигналу відображається на задній панелі, а також через періодичність звукових сигналів. За характером сигналів можна оцінити відстань до дрона та визначити напрям його руху у режимі “Пеленгація”. Прилад працює як автономно (в кишені), так і з підключенням до зовнішнього екрана через роз’єм Jack 3.5 для виводу перехопленого відео.

Які дрони прилад детектує?

Дрони DJI (більшість), а також FPV, які передають відеосигнал на діапазонах 1.2, 2.4 і 4.9-6 ГГц. Тобто, Obriy 1.3 також детектує дрони за їх відеоканалом.

На сигнали з ППРЧ наш прилад не реагує, тобто на сигнали пульта та телеметрії Mavic він не реагує, бо там є ППРЧ. Але зазвичай дрони окрім телеметрії випромінюють ще й відео, яке прилад детектуємо. На телеметрію FPV детектор теж не реагує, але бачить їх, якщо дрони мають відеоканал на 1.2, 2.4 чи 4.9-6 ГГц.

Функціонал та особливості

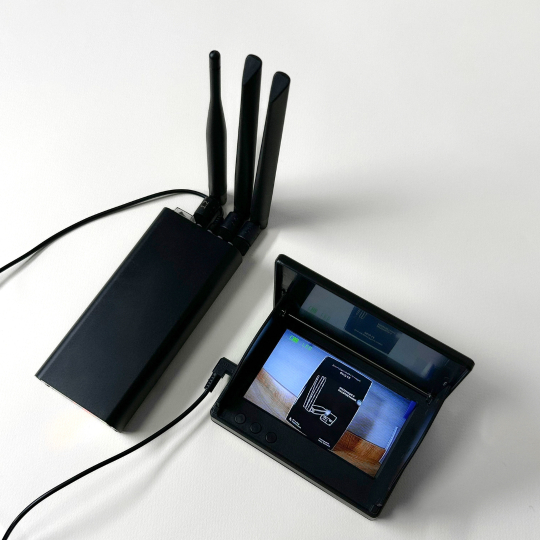

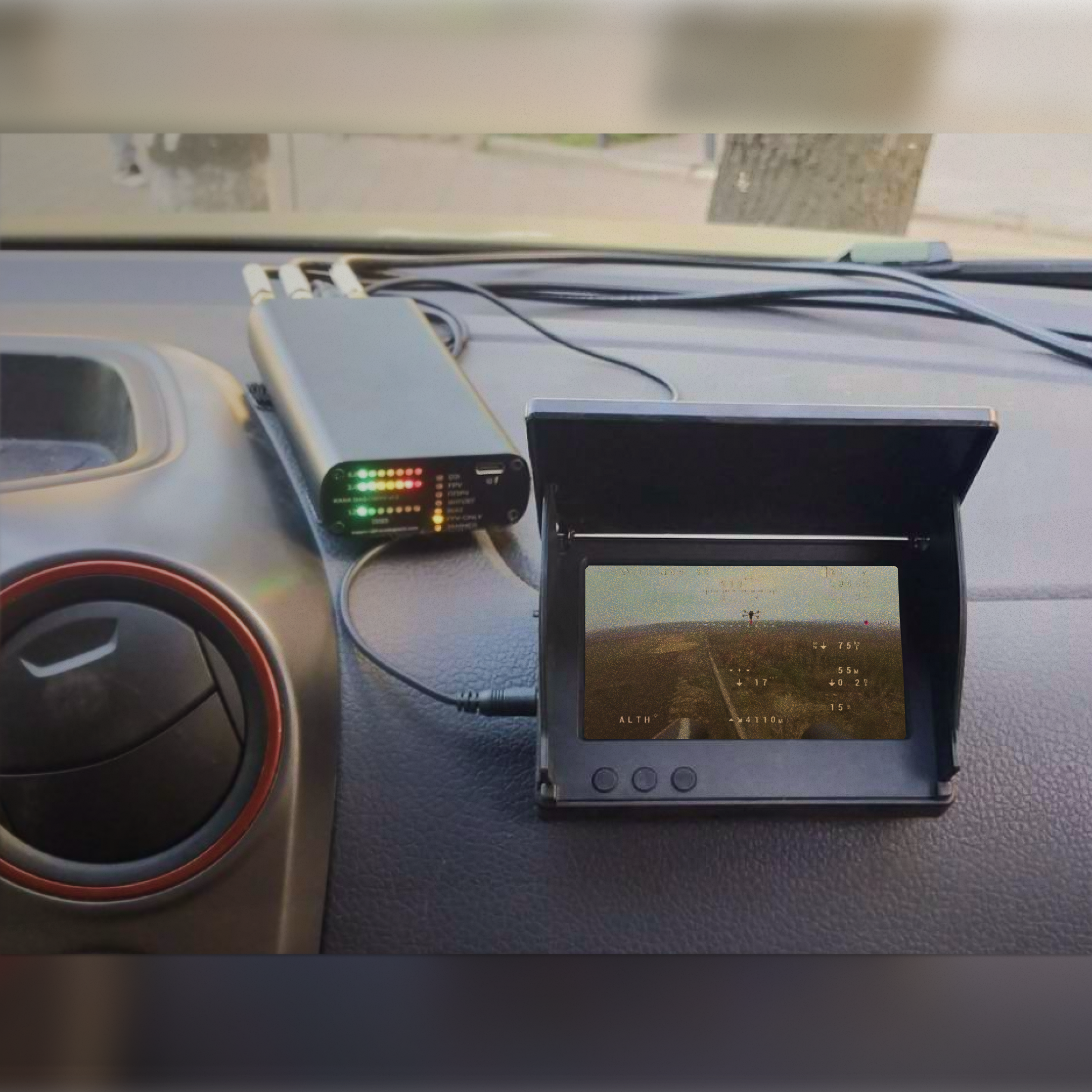

  • Перехоплення аналогового відео та вивід на зовнішній екран. Зверніть увагу: монітор у комплект не входить, його можна придбати окремо тут. Також є можливість виводу перехопленого відео на ПК.
  • Фільтрація WiFi та Bluetooth. У цьому режимі прилад спочатку визначає, на яких частинах діапазонів працює WiFi чи Bluetooth, а потім ігнорує всі сигнали на цих смугах.
  • Інтеграція з системами РЕБ. Доступний вихід для активації РЕБ, що дозволяє пристрою інтегруватися майже з будь-якою системою РЕБ з мінімальними модифікаціями. РЕБ буде вмикатись автоматично за наявності дронів поблизу.

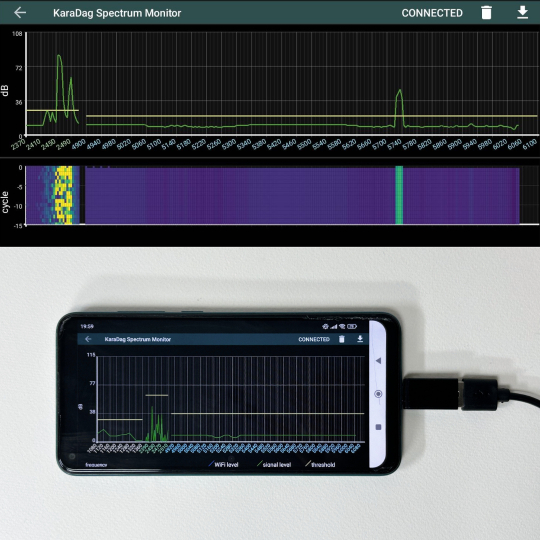

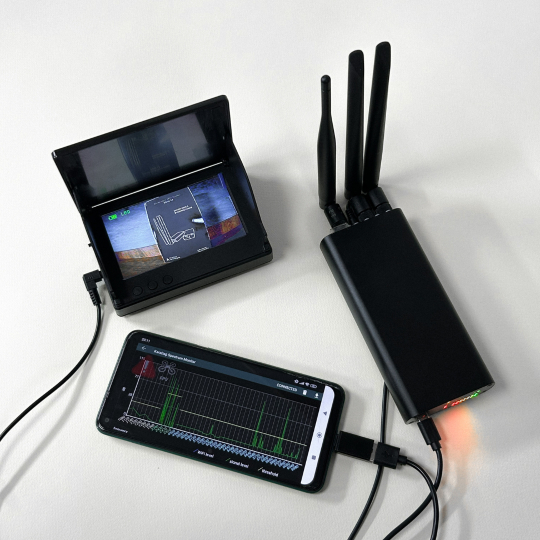

  • Перегляд спектра. Можливість перегляду спектра через Android-додаток, а також на ПК, передачі даних на командний пункт або інтеграції з системами збору оперативної інформації. Пристрій передає дані спектрального аналізатора та інформацію про виявлені загрози через Type-C з використанням протоколу Serial over USB.
  • Калібрування частотної характеристики для певної антени та ситуації. Калібрація є критично важливою функцією приладу, оскільки дозволяє адаптувати його до конкретного середовища та підключених антен, забезпечуючи коректну роботу в різних радіоумовах, мінімізуючи хибні спрацювання та виявляючи нетипові сигнали, що не входять до стандартного радіоспектра вашої локації. Під час калібрації прилад самостійно аналізує середовище і виставляє оптимальні пороги.
  • Редагування порогів чутливості. Зниження або підвищення порогів на певних діапазонах приладу впливає на його чутливість. Тобто, ви можете налаштувати різну чутливість на трьох діапазонах, відповідно до ваших потреб.
  • Визначення напрямку загрози. Можливість встановлення напряму загрози за допомогою спрямованої антени у режимі “Пеленгація”.
  • Режим “Тільки FPV”. Ігнорує всі сигнали, окрім FPV, що мінімізує хибні спрацювання. Режим призначений для використання в місцях із великою кількістю РЕБ або WiFi-сигналів.
  • Вихід на навушники. Передача сигналів тривоги та визначення напрямку загрози на навушники.
  • Режим “Блекаут”. Вимкнення всіх світлодіодів для маскування
  • Живлення через Bias-T для антени на 5.8 ГГц. Можливість підключення зовнішніх антен через кабель (до 10 м) із підсилювачем, що живиться від самого пристрою через Bias-T.
  • Можливість відключення певних діапазонів. Мют одного або кількох діапазонів (1.2, 2.4, 4.9-6 ГГц), що дозволить приладу не реагувати на них, навіть коли пробивається поріг.

Технічні характеристики

Діапазони роботи1.2 ГГц, 2.4 ГГц, 4.9-6.0 ГГц
Частоти1080 – 1360 МГц (крок 40 МГц), 2370 – 2510 МГц (крок 5 МГц), 4900 – 6050 МГц (крок 5 МГц)
Чутливість-85 dBm на діапазонах 2.4 і 5.8, та -95 dBm на 1.2
Акумулятор10 000 mAh
Тривалість роботи батареїДо 8 годин
Час зарядки батареї6-8 годин
Роз’ємUSB type C
МатеріалАнодований алюміній (100%), товщина 1-2 мм
Ступінь захистуIP65
Роз’ємиUSB Type-C, Jack 3.5, SMA(х3)

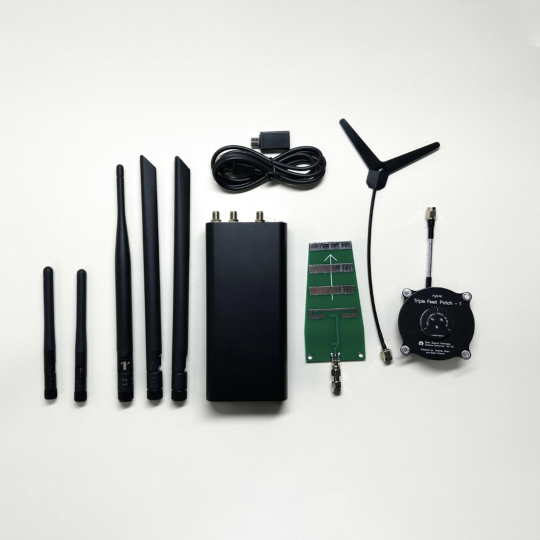

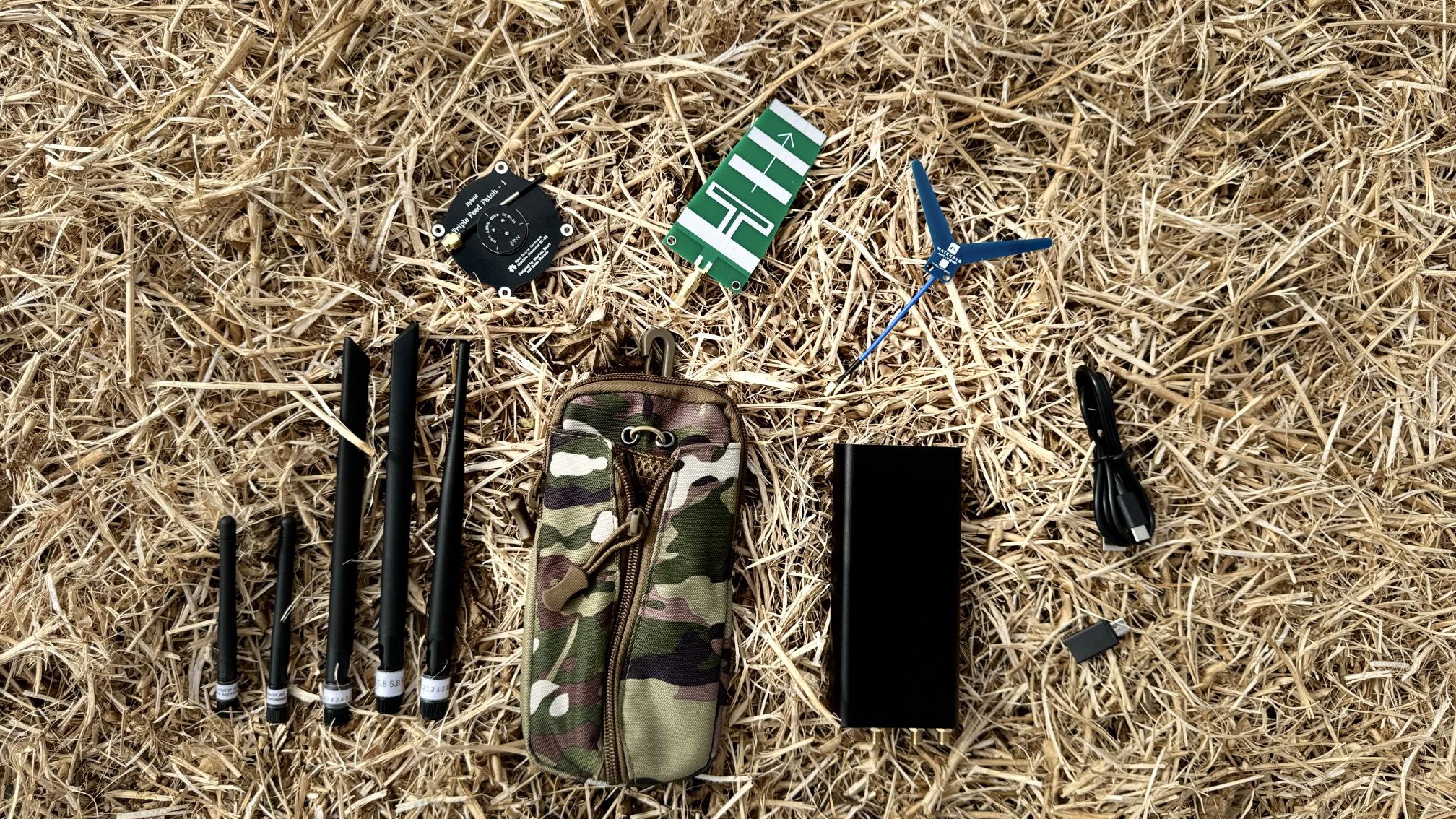

АнтениТри довгі всеспрямовані антени на діапазони: 1.2 ГГц, 2.4 ГГц та 5.8 ГГц, дві короткі всеспрямовані антени на 2.4 ГГц та 5.8 ГГц, спрямовані антени на діапазони 2.4 ГГц та 5.8 ГГц, диполь на 1.2 ГГц
Інша комплектаціяПерехідник OTG, шнур USB Type-C, інструкція
Способи оповіщенняВібрація, звук, світлова індикація з можливістю вимкнення кожного зі способів оповіщення за потреби
Вага з антенами
380 ±10 г
Вага без антен330 ±10 г

Прогляньте відео з випробувань:


Випробування детектора дронів Obriy 1.3

Огляд детектора Сергієм Флешем

Випробування детектора дронів Obriy 1.2

Швидкість детекції

  • 1080 – 1360 МГц, FPV 2-4 с
  • 1080 – 1360 МГц, DJI Mavic 3-4 с
  • 2370 – 2510 МГц, FPV 2-5 с
  • 2370 – 2510 МГц, DJI Mavic 3-5 с
  • 4900 – 6050 МГц, FPV 3-5 с
  • 4900 – 6050 МГц, DJI Mavic 3-6 с

* Тестування проводилося за умов, коли кількість сигналів, що перевищували поріг активації, не перевищувала 5.
Якщо кількість таких сигналів більша, пристрій перевіряє кожен із них на наявність відеосигналу.
Кожна така перевірка додає затримку виявлення тривалістю 200 мс.

Гарантія

  • Гарантія на товар 6 місяців.
  • Повернення товару протягом 14 днів, якщо товар у належному стані.
  • Перевірка обладнання перед відправкою.
  • Безкоштовна заміна пошкоджених антен.
