Опис

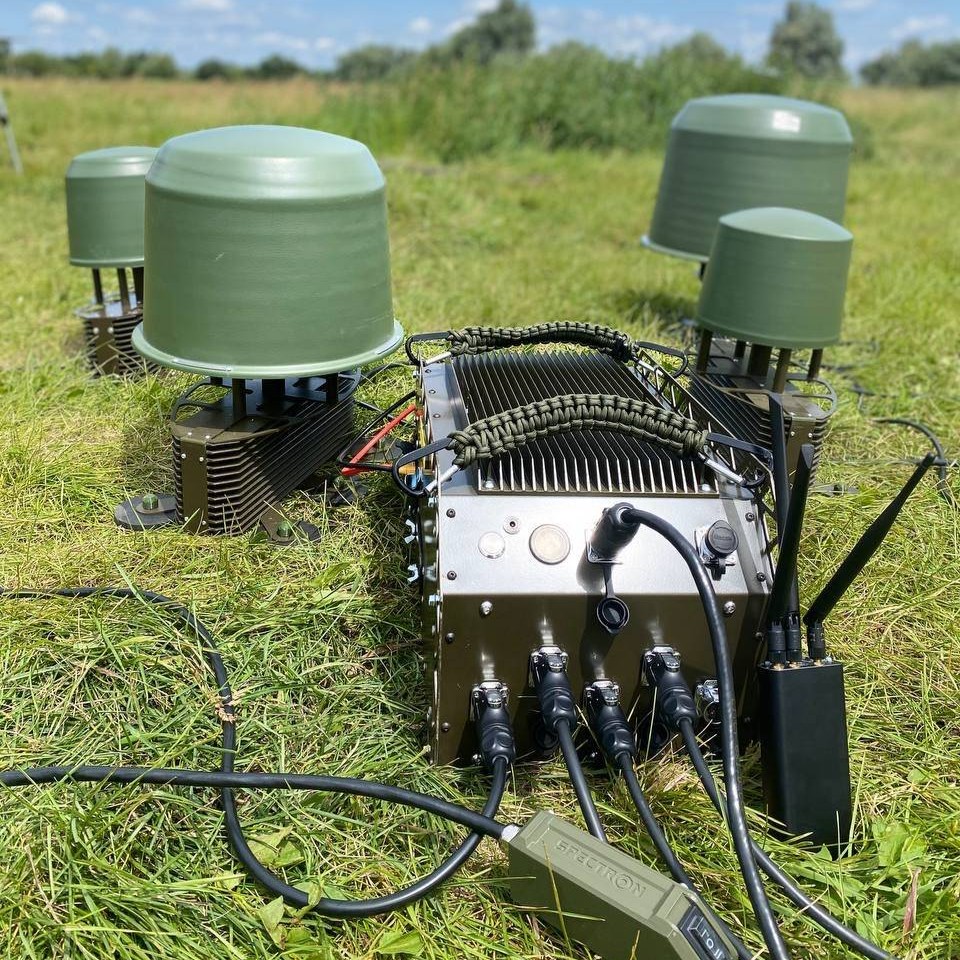

SPECTRON KUPOL 5.0 – РЕБ купольного всеспрямованого типу, широкого діапазону дії проти FPV, DJI, Autel.
Подавляє канали управління дронів в радіусі 150-1000 м., в залежності від протоколу управління та типу дрона.
Встановлюється на даху техніки за допомогою потужних неодимових магнітів та бічних строп або на позиціях для прикриття необхідного сектору оборони на ЛБЗ.

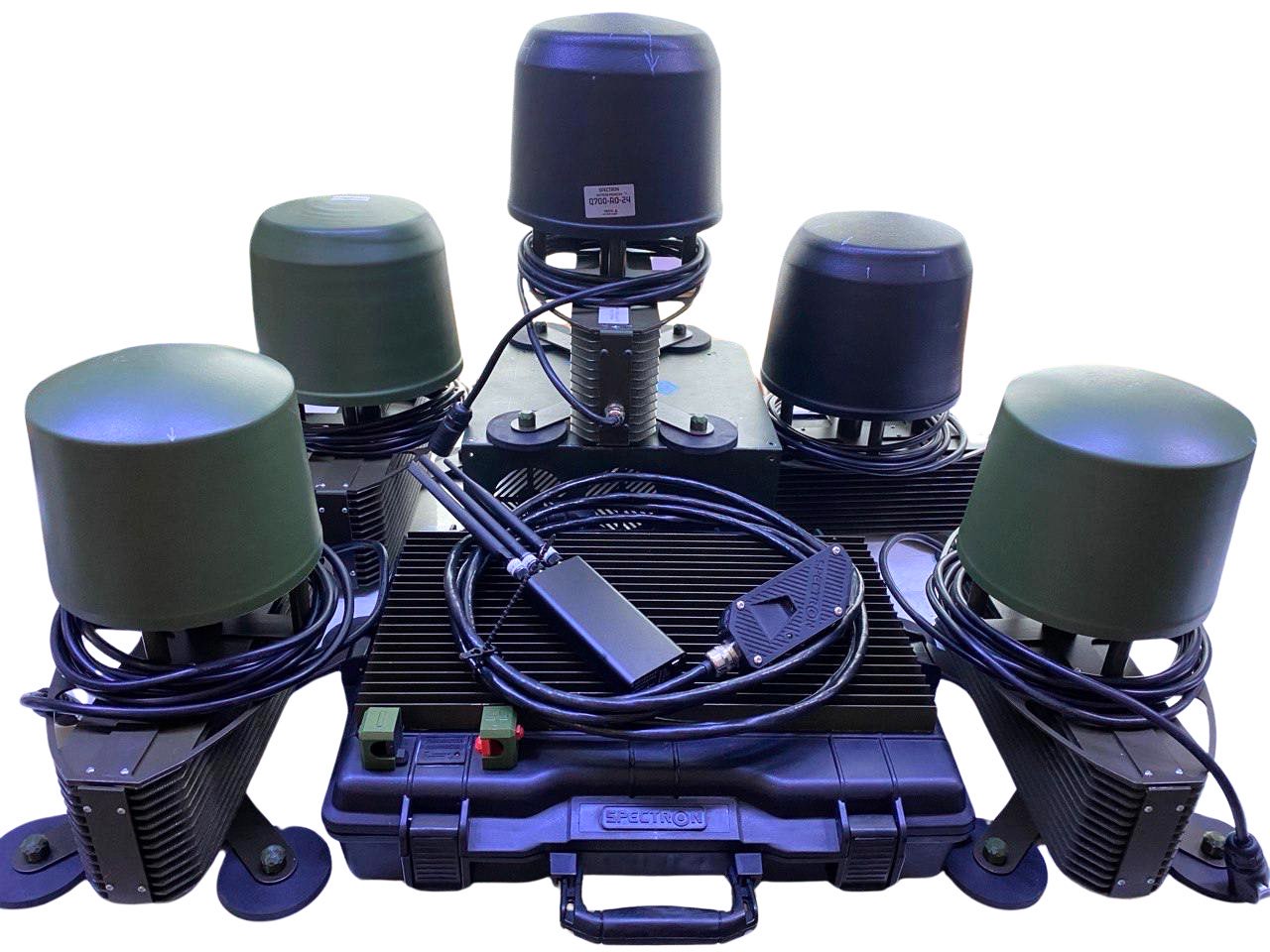

КОМПЛЕКТАЦІЯ:

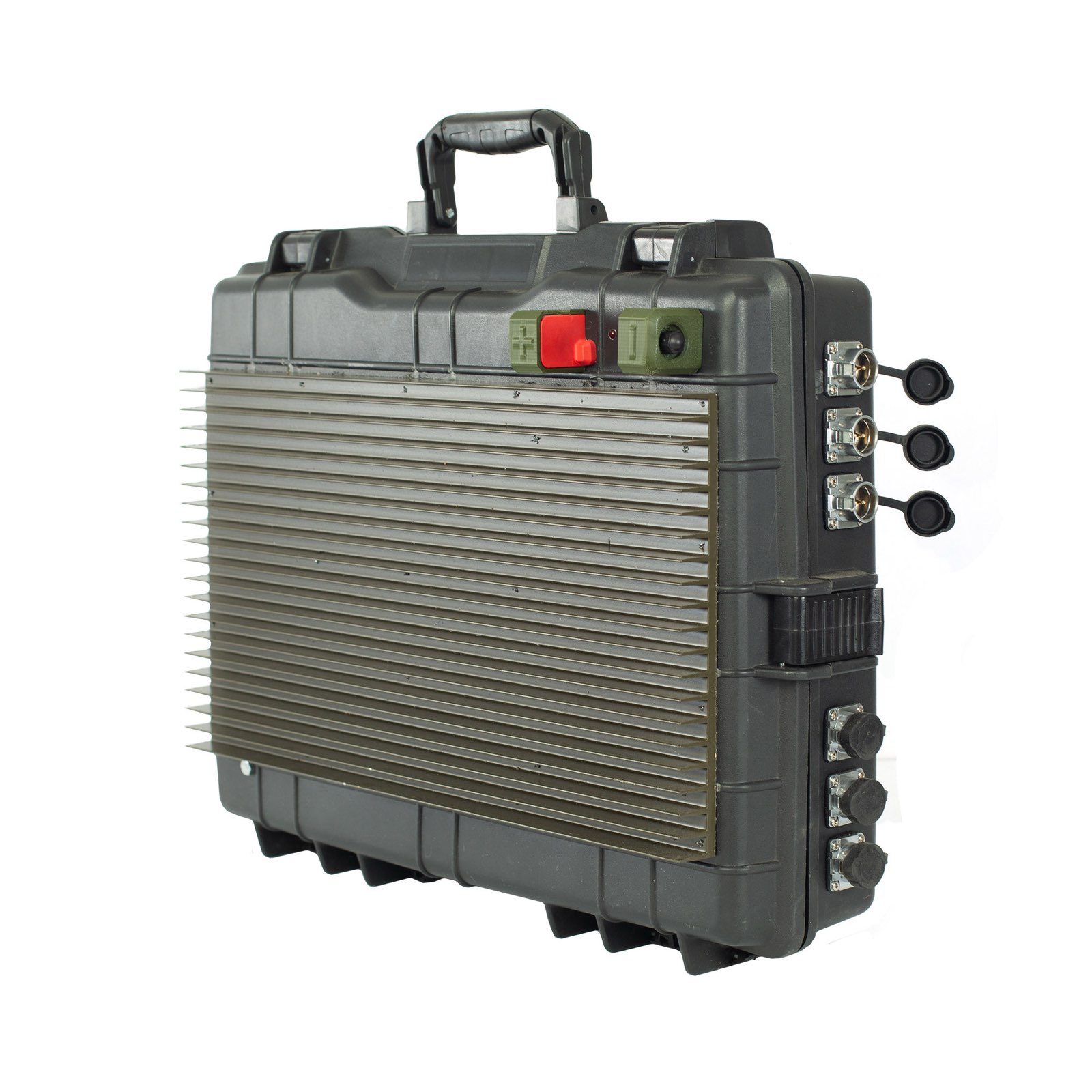

- Комутаційно силовий блок (КСБ) з захисним волого та пилозахисним кейсом; вбудованим АКБ 12V 100Ah lifepo4, має DC-DC перетворювач з 12V на 28V; забезпечує живлення та управління всіма блок-модулями/діапазонами РЕБ.

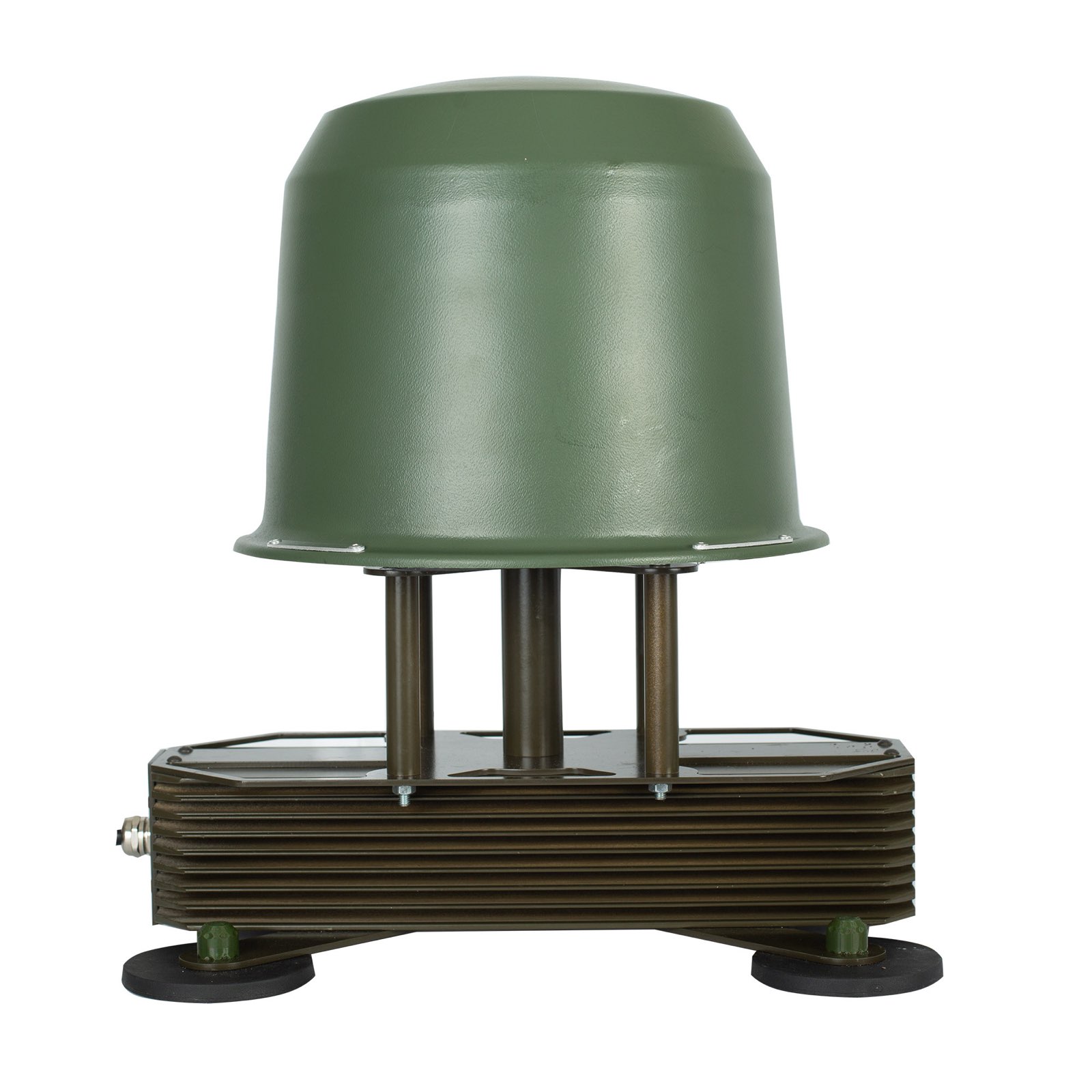

- Виносні блок-модулі РЕБ, з можливістю підключення до 5 діапазонів РЕБ будь якої частоти в діапазоні 360–560 МГц, 730–1030 МГц.
- Додатково блок модуль 2,4-5,2-5,8 ГГц з АКБ 27 Ah, 24V.
- Пульт керування з подовжувачем на 5 метрів.
- Подовжувач з клемами для живлення від АКБ авто на 5 метрів.
- Два брелока – індикатора для перевірки напруги захисного поля РЕБу.
- Додатково: інтеграція з детектором (РЕР)
КОДИФІКАЦІЯ:
РЕБ SPECTRON Kupol 5.0 успішно пройшов державні випробування та отримав кодифікацію від Міністерства оборони України.
Виріб внесено до Каталогу продукції оборонного призначення.
Військова частина без зайвих процедур може прийняти РЕБ SPECTRON Kupol 5.0 на баланс та офіційно обліковувати.
ІНТЕГРАЦІЯ З РЕР:

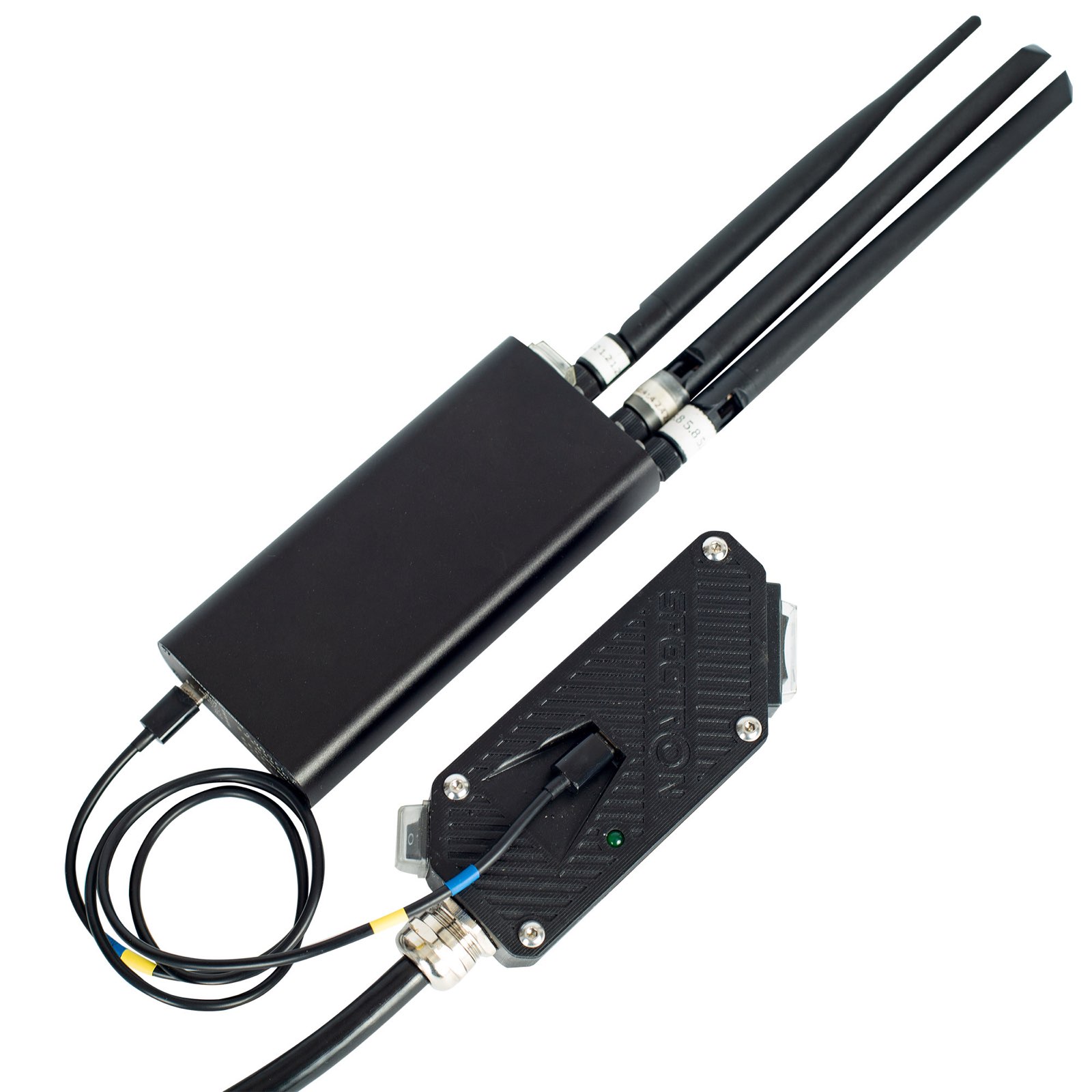

РЕБ SPECTRON Kupol 5.0 зроблено одразу з можливістю інтеграції з РЕР Obriy 1.3.
ЯК ЦЕ ПРАЦЮЄ:
- Прилад детектує факт наявності відеосигналу дрону (у діапазонах 1.2, 2.4 та 4.9-6.0, частоти 1080–1360 МГц, 2370–2510 МГц, 4900–6050 МГц).
- Якщо ворожий дрон випромінює сигнал 4 секунди та більше, спрацьовує тривога, і РЕБ вмикається автоматично.
- Можна визначити відстань та напрям підльоту дрону.
- Є режим блекауту, режим фільтрації (ігнорування WIFI).
- Радіус дії виявлення дронів – до 4 км.
Алгоритм роботи: підключаємо РЕР Obriy 1.3 до РЕБ SPECTRON Kupol; ставимо РЕБ в автоматичний режим; при загрозі автоматично вмикається РЕБ мінімум на 1 хв, максимум на період небезпеки; після вимкнення РЕБу, РЕР продовжує сканувати етер.
ПЕРЕВАГИ:
- Придушення
Здатен придушувати протокол ERLS 25 packet rate з підсиленою антеною на 16 dBi на відстані оператора дрону 4000 м; відстань придушення 150-1000 м, в залежності від протоколу управління та типу дрону
(90% РЕБів в цій ціновій категорії – не здатні; інформація ґрунтується на низці офіційних спільних випробувань з іншими виробниками РЕБ засобів)
- Модулі завади
Має підсилені модулі завад українського виробництва, які мають в тому числі захисний термостат від перегріву та циркулятори для захисту, наприклад при ушкоджені антени
(90% РЕБів використовують дешеві китайські джамери з низькою потужністю, без циркуляторів, без термостатів; тобто не мають ніякого захисту від перегріву або при ушкоджені антени)
- Інтеграція з РЕР
Має можливість інтеграції з РЕР, коли РЕБ вмикається в автоматичному режимі; це дає змогу використовувати РЕБ тільки при реальній загрозі, а значить бути менш помітним в етері. Також такий режим значно економить батарею.
(ми єдині хто зробив таку інтеграцію; РЕБи без можливості автоматичного вмикання/вимикання швидко розряджають батарею та стають помітною мішенню в етері через постійне випромінювання, навіть коли немає безпосередньої небезпеки)
- Антени
Має схрещені турнікетні антени Моксон (квадрифілярні), підсиленої збірки, з екранізацією, перевага яких в циркулярній, горизонтальній та вертикальній поляризації
(багато виробників використовують штирьові або інші антени, без екранізації, без підсилених елементів збірки)
- Потужність
Потужність модулів від 80 Вт при смузі до 100 МГц
(багато РЕБів мають потужність 50 Вт або розтягнуті на смугу більше 100 МГц, що негативно впливає на параметри придушення)
- Зручність використання
Має вбудований DC-DC перетворювач з 12V на 28V для стабілізації та можливості заряджання АКБ від мережі 220V. Має ряд індикаторів та запобіжників від неправильної експлуатації РЕБу: від переполюсовки при підключенні до авто, від короткого замикання, від перевантаження, від перегріву.
(більшість виробників РЕБів на цьому економлять)
- Заряджання
Має три варіанти джерела заряджання – від вбудованої АКБ, від бортмережі авто від 220 V
(більшість РЕБів мають один тип живлення)
- Надійність
Проходить три рівні тестування. Має високий клас захисту РЕБу IP67 – повна ізоляція від пилу та вологи; підсилена конструкція блок модулів має надійне пасивне охолодження та захищає від механічних ушкоджень та вібрації.
(багато РЕБів виробляється з низьким рівнем захисту; з активним типом охолодження, що значно знижує клас захисту РЕБу і збільшує ризик виходу приладу зі строю)
- Тестування та сервіс
9.1. Перед відправлення кожен РЕБ проходить ретельну діагностику і випробування 7 дронами по всім діапазонам. Робимо подальшу технічну підтримку всіх приладів, які відправлено на фронт
9.2. Проводимо спільні випробування з військовими перед продажем; для підтвердження того, що написано в попередніх пунктах
(багато виробників не приділяють уваги цим процесам, запускаючи конвеєр для економії часу та збільшення прибутку)
БАЗОВІ ХАРАКТЕРИСТИКИ:
Діапазон радіо придушення FPV, МГц/Вт 360-460 (80)
460-560 (80)
Діапазон радіо придушення FPV, МГц/Вт 730-830 (80)
830-930 (80)
930-1030 (80)
Діапазон радіо придушення DJI/Autel, ГГц/Вт 2,4 (50)*
5,2 (50)*
5,8 (50)*
Дальність ефективного подавлення FPV-дронів ERLS, м від 150
Дальність ефективного подавлення FPV-дронів TBS, м від 600
Дальність ефективного подавлення дронів DJI або Autel, м від 700
Тип акумулятора LiFePO4
Електроживлення: вхідна – вихідна напруга, V 12-28 (24)*
Джерело електроживлення, V 12 / 24 / 220
Сумарна споживча потужність, А/г 100 (27)*
Час заряджання АКБ від 220 V, год. до 4
Час автономної роботи комплексу від акумуляторних АКБ при роботі в режимі максимального навантаження, хв від 1 год 20 хв до 3 год 30 хв; в залежності від кількості модулів
Напрям випромінювання антен RHCP – кругова поляризація з напівсферичною (купольною) діаграмою спрямованості
Вид антен всеспрямовані Моксон (квадрифіляри)
Розмір системного блоку РЕБ, мм 530х430х150
Вага комутаційного силового системного блоку, кг До 19,5
Розміри виносного блока РЕБ, мм від 375х290х380 до 440х440х560
Вага одного виносного блок-модуля РЕБ, кг від 8 до 9,5
Параметри детекції РЕР відеосигнал у діапазонах 1.2, 2.4 та 4.9-6.0 (частоти 1080-1360 МГц, 2370-2510 МГц, 4900-6050 МГц)
Зірочкою «*» відзначено ТТХ РЕБ Купол 2.4-5.2-5.8
